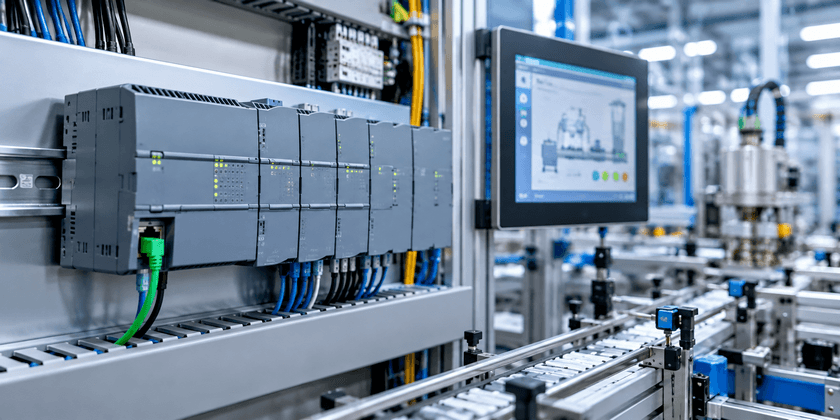

PLC Siemens S7-1200 là gì? Cấu tạo và ứng dụng

PLC Siemens S7-1200 là dòng bộ điều khiển logic lập trình thuộc hệ thống SIMATIC của Siemens, được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp. Với thiết kế nhỏ gọn, khả năng xử lý linh hoạt, hỗ trợ truyền thông PROFINET và lập trình bằng phần mềm TIA Portal, PLC S7-1200 đáp ứng nhiều yêu cầu điều khiển máy móc, thiết bị và dây chuyền sản xuất hiện đại.

Từ hệ thống băng tải, máy đóng gói, trạm bơm nước đến các dây chuyền sản xuất tự động, PLC Siemens S7-1200 đóng vai trò quan trọng trong việc thu thập tín hiệu, xử lý chương trình và điều khiển thiết bị theo quy trình được thiết lập. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các dòng CPU phổ biến, tính năng nổi bật và ứng dụng thực tế của PLC Siemens S7-1200 trong công nghiệp.

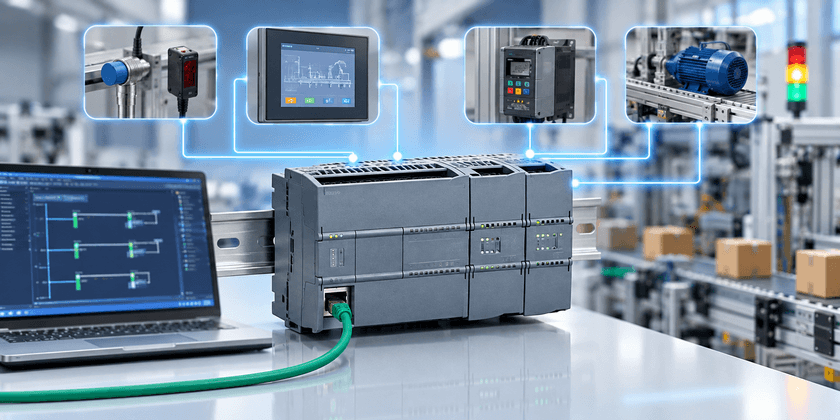

PLC Siemens S7-1200 là gì?

PLC Siemens S7-1200 là dòng bộ điều khiển logic lập trình (Programmable Logic Controller – PLC) do Siemens phát triển, thuộc họ sản phẩm SIMATIC. Thiết bị được thiết kế để thực hiện các nhiệm vụ điều khiển tự động trong máy móc và hệ thống sản xuất có quy mô nhỏ đến trung bình, đồng thời có thể tham gia những hệ thống lớn hơn tùy theo yêu cầu ứng dụng.

Về cơ bản, PLC S7-1200 hoạt động như một bộ điều khiển trung tâm, tiếp nhận tín hiệu từ các thiết bị đầu vào như cảm biến, nút nhấn, công tắc hành trình hoặc bộ đo lường. Sau khi xử lý tín hiệu theo chương trình đã được lập trình, PLC gửi lệnh điều khiển đến các thiết bị đầu ra như contactor, van điện từ, đèn báo, biến tần hoặc bộ truyền động.

So với hệ thống điều khiển sử dụng nhiều rơ le điện cơ truyền thống, PLC Siemens S7-1200 mang lại khả năng thay đổi logic điều khiển thông qua phần mềm, giảm độ phức tạp của hệ thống dây điều khiển và thuận tiện hơn trong việc kiểm tra, chẩn đoán sự cố.

Một trong những ưu điểm đáng chú ý của dòng PLC này là khả năng tích hợp với hệ sinh thái tự động hóa Siemens. Người dùng có thể kết nối PLC với màn hình HMI, biến tần, module tín hiệu và nhiều thiết bị công nghiệp khác để xây dựng hệ thống điều khiển đồng bộ.

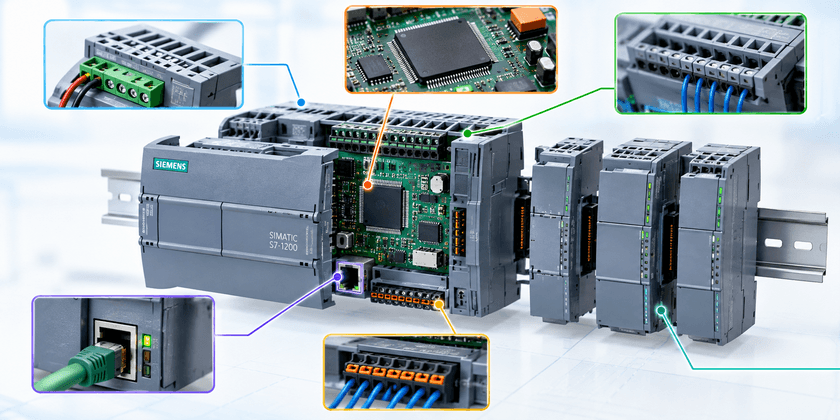

Cấu tạo PLC Siemens S7-1200

PLC Siemens S7-1200 được thiết kế theo dạng module nhỏ gọn, thuận tiện lắp đặt trên thanh DIN trong tủ điện điều khiển. Tùy theo mã CPU và cấu hình hệ thống, thiết bị có thể tích hợp sẵn các ngõ vào/ra hoặc mở rộng thêm module chức năng.

Bộ xử lý trung tâm CPU

CPU là thành phần quan trọng nhất của PLC Siemens S7-1200, đảm nhiệm việc thực thi chương trình điều khiển, xử lý dữ liệu và quản lý hoạt động của các thiết bị ngoại vi.

Trong quá trình vận hành, CPU liên tục thực hiện các tác vụ như đọc trạng thái đầu vào, xử lý phép toán logic, thực hiện bộ đếm, bộ định thời và cập nhật tín hiệu điều khiển đầu ra.

Tùy theo từng dòng sản phẩm, CPU có thể khác nhau về dung lượng bộ nhớ, tốc độ xử lý, số lượng ngõ vào/ra tích hợp và khả năng mở rộng.

Bộ nhớ chương trình và dữ liệu

Bộ nhớ của PLC Siemens S7-1200 được sử dụng để lưu trữ chương trình điều khiển, tham số cấu hình và dữ liệu phục vụ quá trình vận hành.

Trong hệ thống PLC, bộ nhớ chương trình chứa các khối lệnh do kỹ sư lập trình xây dựng. Trong khi đó, vùng nhớ dữ liệu lưu trữ các giá trị như trạng thái cảm biến, bộ đếm sản phẩm, thời gian hoạt động hoặc thông số điều khiển.

Khả năng lưu trữ dữ liệu cần được lựa chọn phù hợp với độ phức tạp của chương trình và yêu cầu của hệ thống.

Ngõ vào và ngõ ra I/O

Hệ thống I/O (Input/Output) đóng vai trò kết nối PLC với các thiết bị bên ngoài.

Ngõ vào số (Digital Input) được sử dụng để nhận tín hiệu dạng bật/tắt từ nút nhấn, công tắc hành trình, cảm biến quang hoặc cảm biến tiệm cận.

Ngõ ra số (Digital Output) dùng để điều khiển đèn báo, rơ le trung gian, contactor hoặc các thiết bị chấp hành phù hợp với đặc tính điện của ngõ ra.

Ngoài tín hiệu số, PLC Siemens S7-1200 còn có thể xử lý tín hiệu analog thông qua các kênh tích hợp hoặc module mở rộng tương thích. Các tín hiệu analog thường được sử dụng để đo nhiệt độ, áp suất, lưu lượng hoặc điều khiển thiết bị theo giá trị liên tục.

Module mở rộng

Một trong những đặc điểm nổi bật của PLC Siemens S7-1200 là khả năng mở rộng chức năng bằng các module tương thích.

Các module thường gặp gồm:

• Signal Module (SM): Mở rộng số lượng ngõ vào và ngõ ra số hoặc analog.

• Signal Board (SB): Bổ sung một số kênh tín hiệu trực tiếp trên CPU tương thích.

• Communication Module (CM): Mở rộng khả năng kết nối với các mạng hoặc giao thức truyền thông công nghiệp.

• Communication Board (CB): Bổ sung chức năng truyền thông trên các CPU hỗ trợ.

Việc sử dụng module mở rộng giúp doanh nghiệp nâng cấp hệ thống mà không nhất thiết phải thay đổi toàn bộ bộ điều khiển. Tuy nhiên, số lượng và loại module hỗ trợ phụ thuộc vào từng mã CPU và thế hệ sản phẩm.

Cổng truyền thông PROFINET

PLC Siemens S7-1200 được trang bị giao diện truyền thông Ethernet/PROFINET tích hợp, cho phép trao đổi dữ liệu với thiết bị lập trình, màn hình HMI và các thiết bị công nghiệp tương thích.

Thông qua hệ thống truyền thông, kỹ sư có thể tải chương trình, giám sát trạng thái hoạt động và thực hiện các tác vụ chẩn đoán.

Đối với các hệ thống tự động hóa hiện đại, khả năng truyền thông là yếu tố quan trọng giúp kết nối PLC với hệ thống điều khiển và giám sát tổng thể.

Bộ nguồn cấp điện

PLC Siemens S7-1200 có các phiên bản CPU với cấu hình nguồn cấp và loại ngõ ra khác nhau.

Ví dụ, một số phiên bản sử dụng nguồn 24V DC, trong khi những phiên bản khác được thiết kế để sử dụng nguồn AC theo thông số của nhà sản xuất.

Khi lựa chọn PLC, kỹ sư cần kiểm tra chính xác mã sản phẩm, điện áp cấp nguồn, loại ngõ vào và đặc tính ngõ ra để đảm bảo tương thích với hệ thống điện điều khiển.

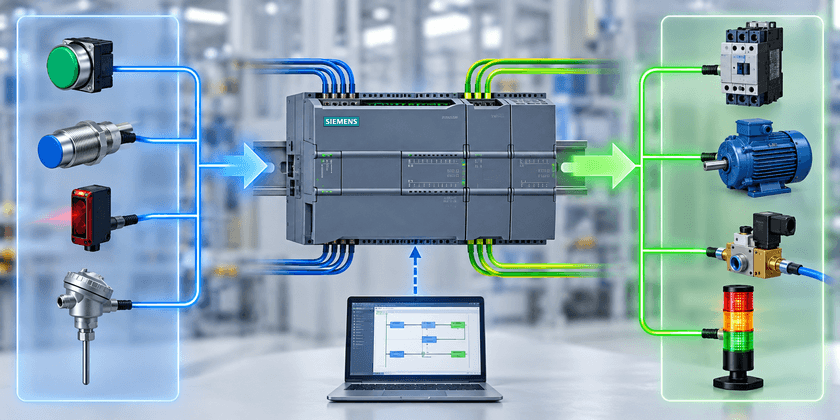

Nguyên lý hoạt động của PLC Siemens S7-1200

Nguyên lý hoạt động của PLC Siemens S7-1200 dựa trên quá trình tiếp nhận tín hiệu đầu vào, xử lý chương trình và điều khiển tín hiệu đầu ra.Trong chế độ vận hành thông thường, PLC thực hiện chu trình xử lý lặp lại liên tục, thường được gọi là chu trình quét (Scan Cycle).

Tiếp nhận tín hiệu đầu vào

Ở giai đoạn đầu, PLC thu thập trạng thái tín hiệu từ các thiết bị đầu vào. Chẳng hạn, khi người vận hành nhấn nút khởi động, tín hiệu được đưa về ngõ vào số của PLC.

Tương tự, khi cảm biến phát hiện sản phẩm đi qua băng tải, trạng thái tín hiệu được cập nhật để CPU sử dụng trong chương trình điều khiển.

Xử lý chương trình điều khiển

Sau khi có dữ liệu đầu vào, CPU thực hiện chương trình đã được xây dựng bằng phần mềm TIA Portal.

Chương trình có thể bao gồm các phép toán logic AND, OR, NOT, bộ định thời Timer, bộ đếm Counter, phép toán số học hoặc các thuật toán điều khiển phức tạp hơn.

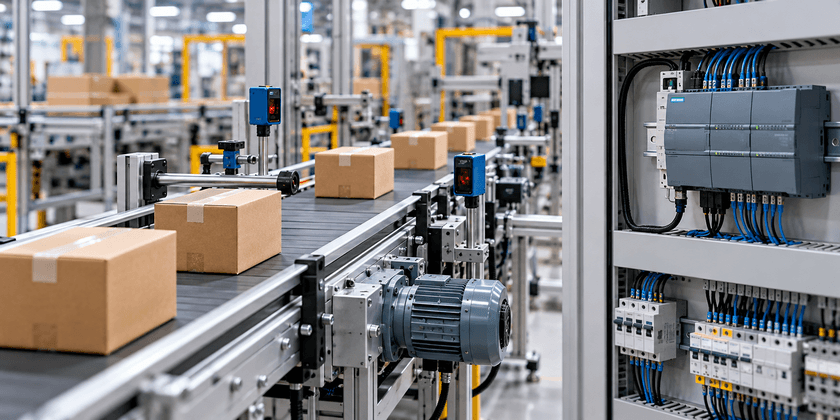

Ví dụ, trong hệ thống băng tải, PLC có thể được lập trình để chỉ cho phép động cơ hoạt động khi nút khởi động được nhấn, hệ thống không có tín hiệu lỗi và các điều kiện vận hành được đáp ứng.

Điều khiển thiết bị đầu ra

Sau khi xử lý logic, PLC cập nhật trạng thái các ngõ ra để điều khiển thiết bị.

Nếu điều kiện khởi động hợp lệ, PLC có thể kích hoạt ngõ ra điều khiển rơ le trung gian hoặc contactor để vận hành động cơ.

Khi cảm biến phát hiện lỗi hoặc người vận hành nhấn nút dừng, PLC thay đổi trạng thái điều khiển theo chương trình.

Đối với chức năng dừng khẩn cấp liên quan đến an toàn con người, cần thiết kế mạch an toàn độc lập hoặc sử dụng hệ thống điều khiển an toàn phù hợp, không chỉ dựa vào logic của PLC tiêu chuẩn.

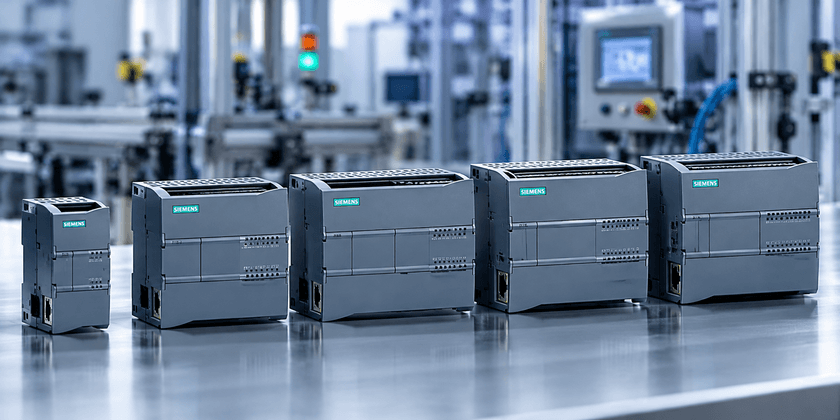

Các dòng CPU PLC Siemens S7-1200 phổ biến

Siemens phát triển nhiều phiên bản CPU S7-1200 nhằm đáp ứng những yêu cầu điều khiển khác nhau. Việc lựa chọn CPU phù hợp cần dựa trên số lượng tín hiệu I/O, dung lượng chương trình, khả năng truyền thông và mức độ phức tạp của ứng dụng.

CPU 1211C

CPU 1211C thuộc nhóm CPU nhỏ gọn trong dòng Siemens S7-1200, phù hợp với các ứng dụng điều khiển đơn giản có số lượng tín hiệu đầu vào và đầu ra hạn chế.

Thiết bị thường được lựa chọn cho những hệ thống như máy đóng gói nhỏ, điều khiển bơm, hệ thống chiếu sáng hoặc các cụm máy hoạt động độc lập.

Ưu điểm của CPU 1211C là kích thước nhỏ, tích hợp các chức năng điều khiển cơ bản và thuận tiện khi triển khai những ứng dụng không yêu cầu mở rộng I/O lớn.

CPU 1212C

CPU 1212C cung cấp khả năng điều khiển linh hoạt hơn và hỗ trợ mở rộng tín hiệu phù hợp với nhiều ứng dụng máy móc công nghiệp.

Dòng CPU này thường được sử dụng trong hệ thống băng tải, máy phân loại sản phẩm, hệ thống cấp liệu hoặc các dây chuyền sản xuất có số lượng thiết bị ngoại vi vừa phải.

CPU 1212C là lựa chọn đáng cân nhắc khi doanh nghiệp cần một bộ điều khiển nhỏ gọn nhưng vẫn muốn có khả năng mở rộng trong tương lai.

CPU 1214C

CPU 1214C là một trong những dòng CPU S7-1200 thường được sử dụng trong các hệ thống điều khiển máy móc và dây chuyền sản xuất.

So với những phiên bản nhỏ hơn, CPU 1214C có khả năng hỗ trợ cấu hình I/O và chương trình điều khiển lớn hơn, tùy theo phiên bản.

Thiết bị phù hợp với những ứng dụng cần xử lý nhiều tín hiệu, kết nối HMI, biến tần và các thiết bị ngoại vi trong cùng một hệ thống.

CPU 1215C

CPU 1215C được thiết kế cho những ứng dụng yêu cầu năng lực xử lý và kết nối cao hơn trong phạm vi dòng S7-1200 truyền thống.

Tùy theo phiên bản, CPU này có thêm khả năng truyền thông và tài nguyên điều khiển so với các mẫu thấp hơn.

CPU 1215C phù hợp với những hệ thống cần trao đổi dữ liệu với nhiều thiết bị, giám sát vận hành và thực hiện chương trình điều khiển tương đối phức tạp.

CPU 1217C

CPU 1217C thuộc nhóm CPU hiệu năng cao hơn trong dòng S7-1200 truyền thống, được sử dụng cho những ứng dụng cần khả năng xử lý và các chức năng công nghệ nâng cao.

Thiết bị có thể đáp ứng những yêu cầu điều khiển chuyển động, xử lý tín hiệu tốc độ cao và kết nối trong hệ thống tự động hóa, tùy theo cấu hình và phiên bản firmware.

PLC Siemens S7-1200 G2

Bên cạnh dòng S7-1200 truyền thống, Siemens còn phát triển thế hệ SIMATIC S7-1200 G2 với những cải tiến về kiến trúc phần cứng, hiệu năng và khả năng mở rộng.

S7-1200 G2 được định hướng đáp ứng những yêu cầu tự động hóa hiện đại, bao gồm khả năng xử lý, truyền thông và các chức năng công nghệ.

Tuy nhiên, S7-1200 G2 không nên được xem là tương thích hoàn toàn với mọi module, phụ kiện hoặc dự án của S7-1200 truyền thống. Khi nâng cấp hệ thống, người dùng cần kiểm tra mã CPU, phiên bản TIA Portal, module hỗ trợ và các yêu cầu chuyển đổi chương trình.

Những tính năng nổi bật của PLC Siemens S7-1200

Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện

PLC Siemens S7-1200 sở hữu thiết kế dạng module nhỏ gọn, thuận tiện lắp đặt trong tủ điện điều khiển.

Việc tích hợp sẵn nhiều chức năng trên CPU giúp giảm nhu cầu sử dụng các thiết bị phụ trợ trong những ứng dụng cơ bản.

Nhờ đó, hệ thống có thể được bố trí khoa học, dễ bảo trì và thuận tiện khi cần thay đổi cấu hình.

Khả năng mở rộng linh hoạt

PLC S7-1200 cho phép bổ sung các module tín hiệu và truyền thông tương thích để đáp ứng nhu cầu phát triển của hệ thống.

Chẳng hạn, một dây chuyền ban đầu chỉ sử dụng vài cảm biến và động cơ có thể được mở rộng thêm thiết bị đo lường, van điều khiển hoặc bộ truyền động.

Khả năng mở rộng giúp doanh nghiệp chủ động hơn trong việc nâng cấp dây chuyền mà không phải thiết kế lại toàn bộ hệ thống điều khiển.

Hỗ trợ truyền thông PROFINET

Giao diện PROFINET tích hợp là một trong những tính năng quan trọng của PLC Siemens S7-1200.

Thông qua kết nối mạng công nghiệp, PLC có thể trao đổi dữ liệu với các thiết bị tương thích như HMI, biến tần hoặc hệ thống điều khiển cấp cao.

Khả năng truyền thông giúp kỹ sư giám sát trạng thái vận hành, thay đổi tham số và thực hiện các chức năng điều khiển phân tán khi hệ thống được thiết kế phù hợp.

Hỗ trợ điều khiển PID

PLC Siemens S7-1200 hỗ trợ các chức năng điều khiển PID, cho phép điều chỉnh các đại lượng quá trình như nhiệt độ, áp suất, lưu lượng hoặc mức chất lỏng.

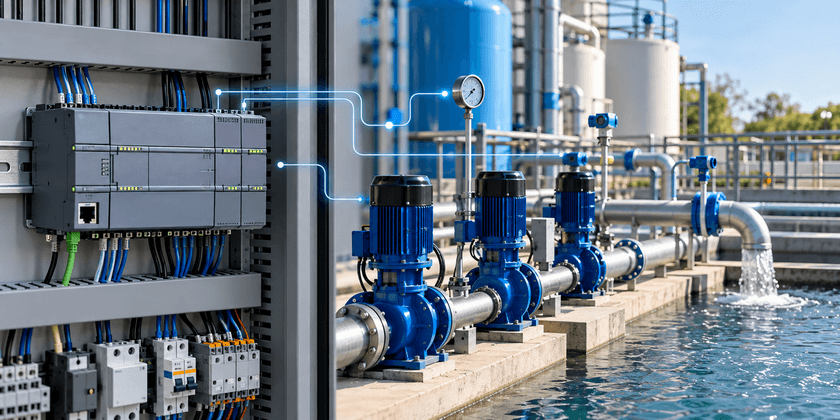

Trong hệ thống bơm nước, thuật toán PID có thể được sử dụng để điều chỉnh tốc độ bơm thông qua biến tần nhằm duy trì áp suất gần với giá trị cài đặt.

Tính năng này giúp hệ thống điều khiển linh hoạt hơn so với phương pháp bật/tắt đơn giản, đặc biệt trong các ứng dụng yêu cầu duy trì thông số công nghệ ổn định.

Hỗ trợ bộ đếm tốc độ cao và điều khiển chuyển động

Một số CPU S7-1200 hỗ trợ bộ đếm tốc độ cao (High-Speed Counter – HSC) và các chức năng công nghệ phục vụ điều khiển chuyển động.

Những tính năng này có thể được ứng dụng trong việc đọc tín hiệu encoder, đếm xung hoặc điều khiển các cơ cấu chuyển động phù hợp.

Khả năng và giới hạn của từng chức năng phụ thuộc vào mã CPU, cấu hình ngõ vào/ra và phiên bản phần mềm.

Lập trình và chẩn đoán bằng TIA Portal

TIA Portal (Totally Integrated Automation Portal) là nền tảng kỹ thuật được Siemens phát triển để cấu hình, lập trình và chẩn đoán các thiết bị tự động hóa.

Thông qua TIA Portal, kỹ sư có thể xây dựng chương trình điều khiển, cấu hình phần cứng, theo dõi biến chương trình và kiểm tra lỗi.

Việc tích hợp nhiều công cụ trong một môi trường phần mềm giúp quá trình thiết kế và bảo trì hệ thống trở nên thuận tiện hơn.

Ứng dụng PLC Siemens S7-1200 trong công nghiệp

Nhờ khả năng điều khiển linh hoạt và tích hợp nhiều chức năng, PLC Siemens S7-1200 được sử dụng trong nhiều lĩnh vực sản xuất và tự động hóa.

Ngoài những ứng dụng trên, PLC Siemens S7-1200 còn có thể được sử dụng trong hệ thống cấp liệu, điều khiển quạt công nghiệp, máy gia công, hệ thống chiết rót và nhiều thiết bị tự động khác.

Ưu điểm và hạn chế của PLC Siemens S7-1200

Ưu điểm

PLC Siemens S7-1200 được đánh giá cao nhờ khả năng đáp ứng nhiều yêu cầu điều khiển công nghiệp trong một thiết kế tương đối nhỏ gọn.

Các ưu điểm nổi bật bao gồm khả năng lập trình linh hoạt, hỗ trợ truyền thông PROFINET, mở rộng module, tích hợp chức năng công nghệ và sử dụng chung nền tảng TIA Portal với nhiều thiết bị Siemens khác.

Ngoài ra, hệ sinh thái thiết bị và tài liệu kỹ thuật của Siemens giúp kỹ sư thuận tiện hơn trong việc thiết kế, cấu hình và bảo trì hệ thống.

Hạn chế

Mặc dù có nhiều ưu điểm, PLC Siemens S7-1200 vẫn tồn tại một số giới hạn cần xem xét.

Đối với các hệ thống có số lượng I/O rất lớn, yêu cầu xử lý phức tạp hoặc cần năng lực điều khiển hiệu năng cao, những dòng PLC như Siemens S7-1500 có thể phù hợp hơn.

Bên cạnh đó, người dùng cần chú ý đến khả năng tương thích phần mềm, phiên bản firmware, module mở rộng và chi phí đầu tư khi lựa chọn cấu hình.

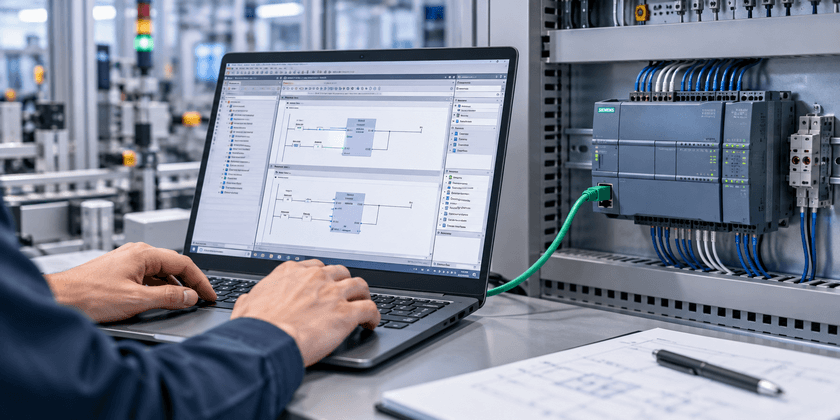

Lập trình PLC Siemens S7-1200 bằng phần mềm TIA Portal

Để lập trình PLC Siemens S7-1200, kỹ sư thường sử dụng phần mềm STEP 7 trong môi trường TIA Portal.

Phần mềm hỗ trợ các công việc từ tạo dự án, cấu hình phần cứng đến xây dựng chương trình, giám sát dữ liệu và chẩn đoán lỗi.

Các bước lập trình cơ bản

• Bước 1: Tạo dự án mới. Mở TIA Portal và tạo một dự án, sau đó đặt tên phù hợp với hệ thống điều khiển.

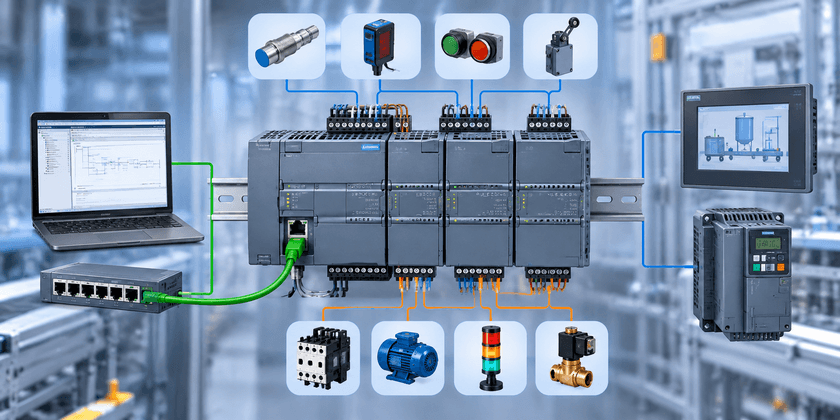

• Bước 2: Cấu hình phần cứng. Lựa chọn đúng mã CPU Siemens S7-1200 và phiên bản firmware tương ứng. Nếu hệ thống sử dụng module mở rộng, cần khai báo đầy đủ trong cấu hình thiết bị.

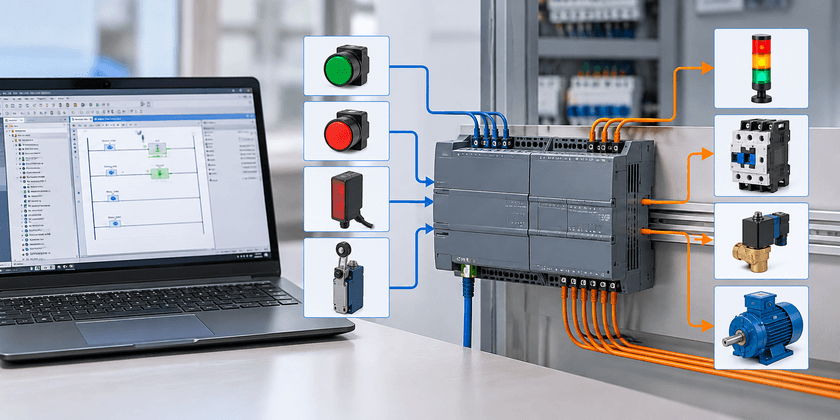

• Bước 3: Khai báo tín hiệu I/O. Xác định địa chỉ các ngõ vào và ngõ ra, đồng thời đặt tên biến để chương trình dễ đọc và thuận tiện bảo trì.

• Bước 4: Xây dựng chương trình điều khiển. Sử dụng các ngôn ngữ lập trình được CPU và phiên bản phần mềm hỗ trợ, chẳng hạn Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Control Language (SCL).

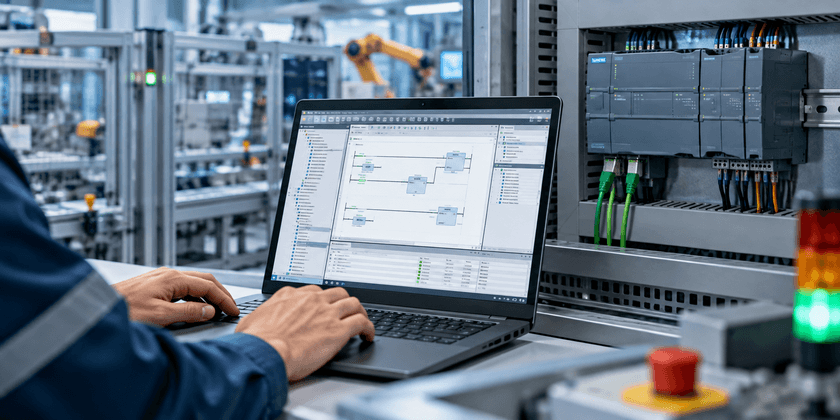

• Bước 5: Kiểm tra chương trình. Biên dịch chương trình, kiểm tra lỗi và sử dụng công cụ mô phỏng tương thích nếu có.

• Bước 6: Nạp chương trình và chạy thử. Kết nối máy tính với PLC, tải chương trình xuống CPU và kiểm tra hoạt động thực tế theo quy trình chạy thử an toàn.

Trong quá trình lập trình, cần xây dựng các chức năng xử lý lỗi, cảnh báo và điều kiện liên động phù hợp. Những chức năng an toàn máy móc phải được thiết kế theo yêu cầu đánh giá rủi ro và tiêu chuẩn áp dụng.

Kết luận

PLC Siemens S7-1200 là dòng bộ điều khiển logic lập trình có vai trò quan trọng trong các hệ thống tự động hóa công nghiệp. Với thiết kế nhỏ gọn, khả năng mở rộng linh hoạt, hỗ trợ truyền thông PROFINET và lập trình thông qua TIA Portal, thiết bị đáp ứng nhiều yêu cầu điều khiển máy móc và dây chuyền sản xuất.

Từ hệ thống băng tải, trạm bơm, máy đóng gói đến các ứng dụng kết nối HMI và biến tần, PLC Siemens S7-1200 giúp doanh nghiệp xây dựng hệ thống điều khiển có khả năng vận hành tự động, giám sát và nâng cấp theo nhu cầu thực tế.

Để lựa chọn đúng PLC Siemens S7-1200, người dùng cần xem xét số lượng tín hiệu I/O, mức độ phức tạp của chương trình, yêu cầu truyền thông và khả năng mở rộng trong tương lai.
